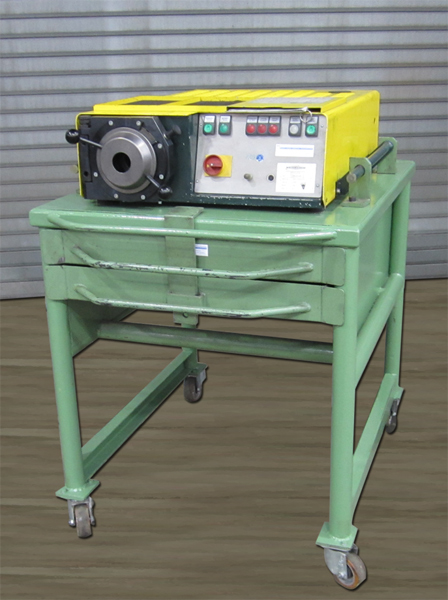

WALFORMplus Umformmaschine M-WF385X

WALFORMplus ist ein formschlüssiges Verschraubungssystem und besteht aus lediglich drei Bauelementen:

Das maschinell umgeformte Rohrende wird durch einen herkömmlichen DIN-Stutzen und eine DIN-Überwurfmutter (DIN 2353 / ISO 8434-1) formschlüssig verschraubt und der einzig mögliche Leckageweg durch einen Elastomerring abgedichtet.

Charakteristisch für die neue Baureihe ist die Stufe an der Planfläche des umgeformten Rohres, die in den 24°-Konus des Stutzens eintaucht. Dies führt zu einer deutlichen Verbesserung des Montageverhaltens und hoher Übermontagesicherheit.


WALFORMplus garantiert aufgrund der Formschlüssigkeit sicheren Halt, selbst bei hohen dynamischen Belastungen.
Die einfache, praxisgerechte Montage, die von jedermann durchführbar ist, ermöglicht eine deutliche Kostensenkung. Weitere Sparpotenziale entstehen, da Vormontage und andere Zusatzoperationen entfallen.
Zusätzlich verringern sich Material- und Logistikkosten aufgrund der wenigen Bauteile.



Zur Umformung von Stahlrohren mit Rohr-AD 6 bis 42 mm

und

Rohren aus nicht rostendem Stahl mit Rohr-AD 6 bis 42 mm (außer 38 x 6 mm).



Montagevorteile

  • Formschlüssige Verbindung mit hoher Betriebssicherheit

  • Deutlich geringere Anzugsdrehmomente

  • Kurzer Montageweg

  • Deutlich spürbarer Drehmomentanstieg

  • Hohe Sicherheit gegen Übermontage

  • Beliebige Wiederholmontage


Technische Daten:
Gewicht ca. 220 kg
Maße (B×L×H) 850×660×275
Spannungsversorgung 400 V, 50 Hz
Antriebsleistung 2,8 kW
Leistungsdaten:
Stahlrohr St37.4 6x1 bis 38x6 /42×4
Edelstahlrohr 1.4571 6×1 bis 38×5/42×3

Quelle: Eaton Walterscheid




Sollten Sie eine WALFORMplus Umformmaschine zur Miete benötigen, rufen Sie uns an, wir beraten Sie gerne.

Telefon: 0203/580528
